BIPV，是與建筑物同時設計、同時施工和安裝，并與建筑物形成完美結合的光伏發電系統，也稱為“構建型”和“建材型”光伏建筑系統，是將光伏陣列作為建筑結構的功能部分，包括用光伏組件取代傳統的屋面材料，如屋面板、瓦、石板瓦、金屬屋面、窗戶、遮雨棚等。它作為建筑物外圍護結構的一部分，既具備發電功能，又具有建筑構件和建筑材料的功能，甚至還能提升光伏組件的技術已然成熟，但制約光伏建設應用的重要原因之一——安裝光伏組件之后的漏水問題常常被忽視。

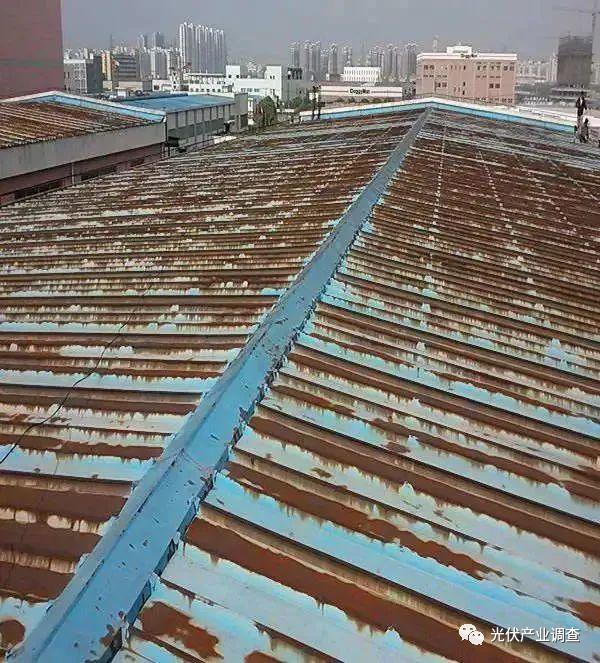

若只靠彩鋼瓦的自防水形式，很容易因?yàn)橥繉雍穸炔粔?，在紫外線、雨水、風震、音震作用下，墊圈老化脆硬開裂，鉚釘松動，銹蝕擴大;坡度小，雨水排泄不暢，超過彩鋼瓦接縫高度或鉚釘孔高度及溝沿瓦;酸性、堿性、強氧氣體腐蝕鋼結構，加速銹蝕、穿孔;結構設計缺陷，或鋪設工藝質量等多種問題導致滲漏。
而防水問題對屋頂分布式光伏的建設十分重要，主要有以下三點原因：
1、現有防水壽命短，與光伏電站生命周期不匹配。光伏電站運行壽命通常為 25 年， 而我國當前防水質保期只有 5 年，實際使用過程中數年即滲漏的現象比比皆是，對 于存量屋頂來說，漏水和漏水隱患已成為重要問題。
2、屋頂光伏施工會影響到原有防水層。當前光伏支架安裝工藝多為穿透式，這將對原 有防水層造成破壞，打孔處處理不善將造成滲漏。若為金屬屋面，則施工過程或?qū)е陆饘傥菝娼涌p處松動，造成滲漏。對當前屋頂光伏主要應用的工廠廠房而言，一 旦漏水嚴重會使得廠房營業停業，造成經濟損失，故廠業主通常更關注防水。
3、房屋漏水將極大影響光伏電站運營。漏水將使得光伏電站暫停運營甚至全部拆卸以 做防水修繕，將造成較大經濟損失。不使用防水方案或可加快短期回報，但因電站 運營壽命較長，若因漏水中斷做修繕，則將對長期的投資回報水平造成較大影響。
防水設計是光伏屋面工程中必不可少的一環。秉承著“以排為主，防排結合”的屋面防水方針，光伏屋面防水設計應根據建筑物的使用性質、重要程度、區域環境和使用功能要求，合理選擇材料及構造。
屋面防水工程總體可分為三類，結構防水+防水層對應最高防水等級?？傮w來看，屋面防水工程按從下到上的結構可以分為：防水墊層、結構防水層以及防水層。其中，結構防水層一般是指屋面基層結構本身即帶有防水性能，例如帶有導水槽的金屬屋面，而防水墊層和防水層一般兩者選一即可。
防水墊層是指金屬板復合板中間或瓦片下方的輔助防水材料，用于坡屋面防水，可視為結構防水中的輔助構造層次，而防水層是指鋪設或噴涂在屋面結構上方的防水卷材或防水涂料，不僅可以用于坡屋面也可以用于平屋面，既可以用于復合復合金屬板屋面也可用于單層金屬板屋面。盡管防水墊層和防水層只需要選擇一個即可，但由于材料的限制，防水層+結構防水的防水性能要高于防水墊層+結構防水。

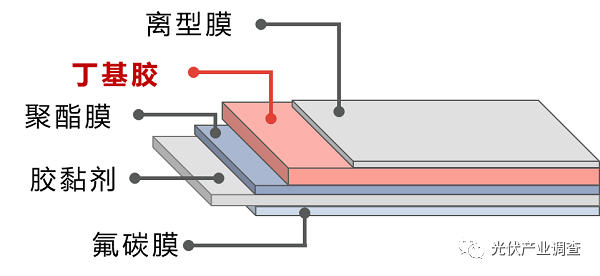

針對光伏屋面防水設計，光伏組件防水屋頂常規做法包括打膠，鋁箔膠帶粘接，彩鋼瓦襯底，定制導流支架，定制組件邊框，BIPV專用構件等。根據不同金屬屋面類型，系統防水層一般選用卷材防水和涂膜防水兩大類。其中卷材防水主要采用：丁基膠條、SBS 改性瀝青卷材、PVC、TPO 等高分子卷材，涂膜防水主要采用：聚氨酯類、丙烯酸類、橡膠瀝青類、氯丁橡膠類、有機硅類防水涂料以及其它防水涂料等。從防水設計理念上講，卷材防水以“雨衣式防水”為主;涂膜防水則為“皮膚式防水”。但由于光伏金屬屋面溫度程度大、荷載變化、受力作用等較為復雜，且卷材防水材料往往存在造價成本高、施工技術要求高等情況。通過在光伏金屬屋面上應用防水涂料和罩面，可以得到集防水、防腐、保溫為一體的節能光伏金屬屋面。
