項目背景：
河北省張家口市，為冀北的日照資源二類區，不僅風力資源豐富，還有充足的光照資源，年日照時數達2756-3062小時。該地區屋頂多為平頂或是兩面結構，面積較大，非常適合扶貧電站的建設。
項目方案：
項目主要對河北省張家口市的50戶貧困家庭進行扶貧，每戶家庭配5KW左右的裝機容量。盛能杰作為該項目的逆變器提供商，共提供了50臺5KW SE-5KTL設備。該系列設備具有2路MPPT、 1.1倍的超配以及一定的過載能力。采用全鋁一體壓鑄成型的機殼，使其散熱及防護性能突出，且重量輕、體積小，能很好的適應當?shù)夭煌陌惭b場景。
工程位置 | 河北省張家口市 |
地理位置 | 東經113°50′～116°30′ 北緯39°30′～42°10′ |
環境溫度 | 年平均氣溫12.5℃～14.2℃ |
海拔高度 | 約20米 |
電站結構形式 | 平鋪屋面 |
光伏組件數量 | 每戶20塊260W多晶組件 |
安裝角度 | 南北朝向,沿屋面鋪設 |
安裝面積 | 每戶50㎡左右 |
裝機總?cè)萘?/span> | 260kW |
并網電壓 | 三相380V并網 |
逆變器（盛能杰） | 50臺5kW SE-5KTL |
交流匯流箱 | 50臺1匯1交流匯流箱 |
組件配置及安裝方案：

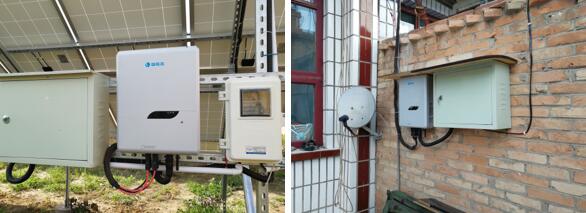

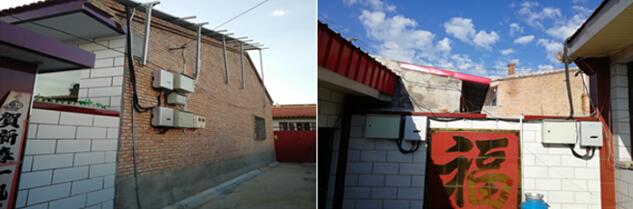

河北省張家口市光照條件豐富，每戶均采用20塊260W組件。針對每戶的屋頂條件及場地狀況來考慮，把部分組件直接平鋪在屋頂，而家庭門口有空地的則選用支架安裝，組件選用38°傾斜角進行安裝，并把10塊組件為一串，而逆變器就近安裝在并網點附近。
盛能杰SE-5KTL逆變器為2路MPPT,2路PV輸入。具體參數如下：
產品型號 | SE 3KTL | SE 5KTL | |
效率 | |||
最大效率 | >97.8% | >98.0% | |
歐洲效率 | >97.0% | >97.4% | |
輸入 | |||
最大輸入功率 | 3,300W | 5,500W | |
最大輸入電壓 | 600V | 600V | |
最大輸入電流 | 12.5A | 20.8A (2*10.4A) | |
啟動電壓 | 90V | 90V | |
MPPT工作電壓范圍 | 70V-580V | 70V-580V | |
滿載MPPT電壓范圍 | 240V-520V | 240V-520V | |
最大輸入路數 | 1 | 2 | |
MPPT數量 | 1 | 2 | |
輸出 | |||
額定輸出功率 | 3,000W | 5,000W | |
最大視在功率 | 3,150VA | 5,250VA | |
最大有功功率（PF=1) | 3,150W | 5,250W | |
最大輸出電流 | 14.3A | 23.6A | |
額定電網電壓 | 220V/230V,L+N+PE | 220V/230V,L+N+PE | |
電網電壓范圍* | 180V-242V | 180V-242V | |
額定電網頻率 | 50Hz/60Hz | 50Hz/60Hz | |
電網頻率范圍** | 45Hz-55Hz/55Hz-65Hz | 45Hz-55Hz/55Hz-65Hz | |
總電流波形畸變率 | <3% | <3% | |
電流直流分量 | <0.5%ln | <0.5%ln | |
功率因數 | 0.8超前----0.8滯后 | 0.8超前----0.8滯后 | |
常規 | |||
工作溫度 | -25℃-60℃ | ||
相對濕度 | 0-100% | ||
最高海拔高度 | 4000m | ||
噪音 | 25dB | ||
尺寸（寬*高*厚） | 285*336*125mm | 335*426*125mm | |
重量 | 8.8KG | 12.8KG | |
根據當?shù)氐臏囟燃叭照涨闆r作如下測算：
1、組件：260W，Voc( 開路電壓)=37.6V，Vmpp（最大功率點工作電壓）=30.1V
2、逆變器：50臺5kw逆變器，每臺2路輸入，每臺配置20塊組件。
3、組件極端天氣下最大開路電壓：Vmax=37.6×10+37.6×10×（25-（-12））×0.33％=421.9V<600V(逆變器最大輸入電壓)，即10塊串接滿足電壓要求。
4、最大功率點工作電壓及開路電壓：30. 1×10=301V，37.6×10=376V，在滿載MPPT電壓范圍內（240-520）V
5、單臺逆變器配置組件總功率：50臺SE-5KTL逆變器各配20塊260W組件，配置功率為20×260=5200瓦。

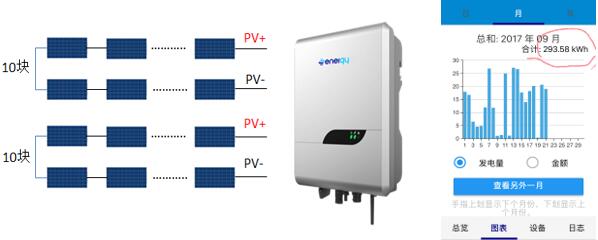

6、組件布局：如下圖，2路MPPT，每路10塊組件串接。
項目總結：
該項目自6月份并網以來，用戶體驗反饋較好，逆變器運行情況穩定且可靠。即使該地區存在停電、線路整修等較多問題，但月平均發電量仍可達近500度,充足的發電量切切實實的為貧困家庭帶來了便利以及收益?！笆谌艘贼~，不如授人以漁”，愿通過光伏人的不懈努力，讓陽光照耀在每一寸土地上。
