逆變器是整個光伏電站的核心部件，選型正確與否可以說對電站設計至關重要。在選擇產品時，一般大家都會選擇一款高性?xún)r(jià)比產品，其中參考因素包括價格、規格性能以及可靠性。本期文章我們將給大家詳細介紹下逆變器的規格性能在規格方面是如何體現的，希望能為大家選擇一款規格合適的并網逆變器提供一些幫助。
關鍵字：光伏并網逆變器 性?xún)r(jià)比 SE33KTL 規格
目前國內分布式光伏市場火爆，組串式光伏并網逆變器的應用也得到了快速發展。本文以市場主流的盛能杰科技SE 33KTL組串式并網逆變器為范例來對規格進行探討說明。
產品型號 | 盛能杰科技SE 33KTL | 盛能杰科技SE 40KTL |
效率 | ||
最大轉換效率 | 98.8% | 98.9% |
動態MPPT效率 | 99.9% | 99.9% |
靜態MPPT效率 | 99.99% | 99.99% |
一：效率相關規格參數
轉換效率：簡單來講，逆變器在正常工作狀態下，轉換效率=交流輸出端能量/直流輸入端能量。效率越高，表示其性能越好。
影響因數：
1、逆變器工作環境溫度越低，其同等條件下轉換效率越高。因此，應當注意逆變器的安裝位置，避免太陽直射、空氣不流通等影響環境溫度的情況出現。
2、直流輸入電壓和交流電網電壓值，對于三相并網逆變器來說，組件配置的工作電壓（非組件開路電壓）是 2.449倍的交流電網電壓，再加上20V~50V，這種狀態為最佳。舉個例子，應用現場電網電壓為240Vac，那么組件盡量配置的工作電壓為240*2.449+20=610Vdc。（開路電壓為610/0.8=760Vdc，約20塊多晶組件串聯做為一串為最佳）。
3、輸出負載率，根據以下逆變器效率曲線圖可以看出，逆變器在40%~80%負載率情況下，轉換效率為最優區間。

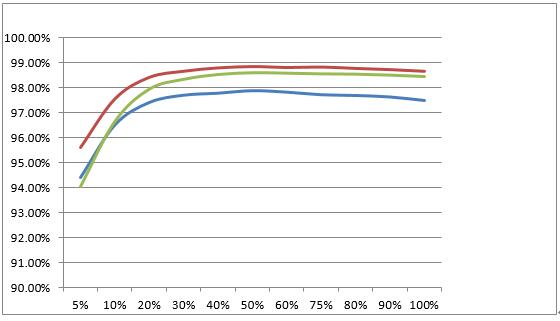

盛能杰科技SE 33KTL在不同負載率狀況下的轉換效率曲線
靜態MPPT效率：首先把MPPT（Max Power Pointer Track）翻譯成中文即最大功率點追蹤，光伏組件在光照強度、溫度等外界環境不變時有一個最大輸出功率點Pmax，逆變器內部算法使得組件輸出功率跟組件理論P(yáng)max的比值即為靜態MPPT效率。
動態MPPT效率：在實際組件工作條件下，光照強度、溫度等實時變化，其組件的Pmax也會跟隨外部條件變化，那么動態MPPT效率所表示的是在外部條件變化時的最大功率跟蹤效率。
