1 電廠概況
1.1 電廠背景
隨著國家《節約能源法》、《環境保護法》和相應的用水、排水收費政策（水資源費、排水費、超標費）的頒布，以及《電力工業“十三五”節水規劃》等規定的逐步實施，對火電廠用、排水量和水質都有嚴格的指標限制。為了貫徹落實國家環保精神及政策，江蘇鎮江發電有限公司（以下稱鎮江電廠）擬開展全廠廢水零排放改造工作，一方面節約水資源，提高全廠廢水利用率；另一方面優化全廠水平衡體系，進行全廠廢水綜合治理、實現水的梯級使用和循環使用。
1.2 必要性和緊迫性
國家對水環境污染防治十分重視，對廢水排放提出了嚴格限制，因此針對鎮江發電有限公司現階段用排水情況進行廢水綜合利用，提高廢水回收率，實現廢水零排放是十分必要的。目前鎮江電廠全廠泄露水及各類廢水情況匯總見表1-1。
表1-1 鎮江電廠全廠泄露水及各種廢水匯總表
名稱 | 水質 | 水量（m3/h） |
|---|---|---|
二期工業水池泄漏 | 工業水水質 | 22.00 |
二期凝泵冷卻水 | 工業水水質 | 12.00 |
二期鍋爐排污水 | 接近除鹽水水質 | 4.00 |
二期化學取樣水 | 接近除鹽水水質 | 1.00 |
三期鍋爐疏水 | 接近除鹽水水質 | 5.00 |
三期化學取樣水 | 接近除鹽水水質 | 2.00 |
化學除鹽水系統過濾器反洗水 | 低鹽、低濁 | 32.00 |
酸堿再生廢水 | 酸堿廢水 | 13.00 |
含煤廢水 | 高濁、有色 | 8.50 |
除灰渣系統溢流水 | 高鹽，結垢性強 | 164.50 |
含油廢水 | 含油 | 2.00 |
脫硫廢水 | 高鹽、結垢性強 | 17.50 |
排泥水 | 含泥 | 2.50 |
從表1-1可知，鎮江電廠全廠化學廢水主要來源為化學除鹽水系統過濾器反洗水：包括活性炭過濾器反洗水、自清洗過濾器反洗水、超濾裝置反洗水、超濾裝置酸堿反洗水。酸堿再生廢水：包括化學除鹽水系統陽床、陰床及混床酸堿再生廢水（以下簡稱化學再生廢水）、精處理酸堿再生廢水。
現化學廢水處理情況：化學除鹽水系統過濾器反洗水排至除鹽廢水池，經循環水回水溝排至三期雨水井，最終排入長江；化學再生廢水排至除鹽廢水池，打至工業廢水系統進行處理后，部分至三期至灰渣水系統，部分經循環水回水溝排至三期雨水井最終排至長江；精處理再生廢水作為三期渣系統補水。
2 化學廢水處理系統
2.1化學除鹽水系統現狀
鎮江電廠化學除鹽水系統為：活性炭過濾器-自清洗過濾器-超濾-保安過濾器-反滲透-陽床-陰床-混床。根據電廠某月份化學除鹽水系統水量監測結果可知，化學除鹽水系統超濾進水量為199m3/h、反滲透進水173m3/h。
化學除鹽水系統產水廢水為：活性炭過濾器反洗水，水量為13m3/h；超濾反洗水，水量為16.5m3/h；超濾酸堿反洗水，水量為2.5m3/h；反滲透濃水，水量為40m3/h，已回用至三期脫硫系統；反滲透沖洗水，水量為2.5m3/h；由于增加了超濾反滲透系統，大大降低了陽床、陰床以及混床再生次數，降低化學再生廢水水量，化學再生廢水水量為1m3/h；精處理再生廢水，水量為12m3/h。
表2-1 過濾器反洗水主要水質指標
水質指標 | 單位 | 數值 |
|---|---|---|
pH | 7.62 | |
電導率 | μS/cm | 288 |
Ca2+ | mmol/L | 0.84 |
Mg2+ | mmol/L | 0.60 |
Cl- | mg/L | 24 |
SO42- | mg/L | 30.28 |
溶解性固體 | mg/L | 160 |
懸浮物 | mg/L | 88 |
從表2-1可知，過濾器反洗水除懸浮物相比長江水較高外，其他主要離子含量與長江水相差不大。
表2-2 反滲透濃水主要水質指標
水質指標 | 單位 | 數值 |
|---|---|---|
pH | 8.15 | |
電導率 | μS/cm | 1049 |
Ca2+ | mmol/L | 2.89 |
Mg2+ | mmol/L | 2.08 |
Cl- | mg/L | 100 |
SO42- | mg/L | 128 |
溶解性固體 | mg/L | 600 |
從表2-2可知，反滲透濃水水質相比長江水含鹽量、Ca2+、Mg2+及Cl-濃度均有所提高。
2.2 化學再生廢水處理
從現場監測可知，在新建超濾-反滲透裝置后，陽床、陰床、混床再生次數顯著降低，陽床、陰床的再生次數由原來每月29次減少為每月大約3次，混床每月由原來的3次減少為每個月大約1.5次，大大降低再生廢水水量。根據原系統化學再生平均廢水水量為5.5m3/h進行估算，投運超濾-反滲透后，化學再生廢水平均水量約為1m3/h，單次陽床、陰床再生廢水量約為100m3，混床再生廢水量約為50m3。
由于改造后化學再生廢水水量較小，因此將化學再生廢水與精處理再生高鹽廢水一同處理?；瘜W再生化學再生廢水排至除鹽廢水池，在通過輸送泵送至高鹽廢水回收水池（工業廢水貯水池2號水池）。
2.3 化學取樣水處理
二期化學取樣水回收至新建二期機組排水槽，通過輸送泵輸送至化學清水池；三期化學取樣水回收至三期機組排水槽，再通過輸送泵輸送至化學清水池。
2.4 精處理系統處理
首先將精處理再生廢水的高鹽廢水及低鹽廢水分段回收?；厥盏牡望}廢水進入低鹽廢水池進行緩沖、儲存，在通過低鹽廢水處理系統處理后用于三期脫硫工藝水；高鹽廢水進入高鹽廢水池進行緩沖、儲存，同時化學再生廢水也進入高鹽廢水池與精處理再生高鹽廢水混合，混合后高鹽廢水進入末端廢水處理系統。

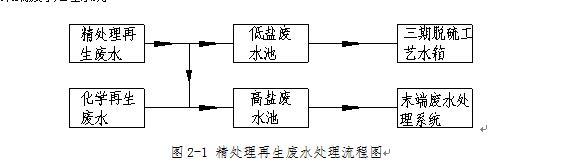

圖2-1 精處理再生廢水處理流程圖
3 結論
結合鎮江電廠實際情況，新建反洗水回收池，收集過濾器反洗水，收集的反洗水輸送至三期機械攪拌澄清池進行處理回用，反滲透濃水引入三期脫硫工藝水箱，作為三期脫硫工藝水，取樣水匯集至相對應的雨水前池，最終排水長江，精處理再生低鹽廢水作為脫硫工藝水，精處理再生高鹽廢水作為末端廢水與脫硫廢水混合，通過末端廢水處理系統處理，最終實現零排放。
參考文獻：
[1] 鎮江電廠化學運行規程。
[2]《城鎮污水處理廠污染物排放標準》（GB 18918-2002）
[3]《江蘇鎮江發電有限公司全廠水平衡試驗報告》（試驗時間2016年1月~2016年3月）
[4] 《火力發電廠廢水治理設計技術規程》（DL/T 5046-2006）
